現代のエレクトロニクスの状況では、回路密度と信号の完全性が、機能デバイスと市場をリードするイノベーションとの境界を定義します。電子システムがよりコンパクトになると同時に、より高いパフォーマンスが求められるようになり、多層基板この進化を可能にする基盤技術として登場しました。ホンテックはこの領域の最前線に立ち、多品種少量、短納期のプロトタイプを提供します多層基板28 か国のハイテク産業にソリューションを提供します。
の複雑さ多層基板単にレイヤーを追加するだけではありません。追加の層ごとに、精密な製造能力を必要とするインピーダンス制御、熱管理、層間の位置合わせに関する考慮事項が導入されます。ホンテックは広東省深センの戦略的な場所で操業しており、そこでは高度な製造施設が厳格な品質基準を満たしています。毎多層基板製造された製品は、環境への責任と自動車グレードの品質システムへの取り組みを反映する ISO14001 および TS16949 規格の継続的な実施とともに、UL、SGS、および ISO9001 認証を保証しています。
電気通信、医療機器、航空宇宙システム、または産業用制御を設計するエンジニアにとって、多層基板メーカーは市場投入までの時間と製品の信頼性に直接影響します。ホンテックは技術的な専門知識と応答性の高いサービスを組み合わせ、UPS、DHL、および世界クラスの貨物輸送業者と提携して、プロトタイプや製造の注文が遅延なく世界中の目的地に届くことを保証します。すべての問い合わせには 24 時間以内に返答があり、世界中で永続的なパートナーシップを築いてきた顧客第一のアプローチが反映されています。
適切なレイヤー数を決定する多層基板電気的性能、物理的スペースの制約、製造の複雑さのバランスをとる必要があります。主な考慮事項は、信号ルーティング要件から始まります。高速デジタル設計では、多くの場合、信号の整合性を維持し、電磁干渉を低減するために、電源プレーンとグランド プレーンに専用の層が必要になります。コンポーネントの密度が増加すると、間隔ルールに違反することなく配線に対応するために追加の信号層が必要になります。追加の銅プレーンは電力を大量に消費するコンポーネントのヒート スプレッダとして機能する可能性があるため、熱管理も層数に影響します。ホンテック通常、制御されたインピーダンスを必要とする重要なネットの数、基板の空き領域、およびビア構造に必要なアスペクト比を評価することを顧客に推奨します。よく計画された多層基板適切な層数を使用すると、プロトタイプの検証中にコストのかかる再設計の必要性が軽減され、最終製品が電気的要件と機械的要件の両方を確実に満たすことができます。
レイヤ間の位置合わせは、最も重要な品質パラメータの 1 つです。多層基板捏造。ホンテック製造プロセス全体にわたって、高度な光学アライメント システムと多段階の位置合わせ制御を採用しています。このプロセスは、ミクロン以内の位置精度を達成するレーザーガイドシステムを使用して、各層に位置合わせ穴を精密に穴あけすることから始まります。ラミネート段階では、特殊なピン ラミネート システムにより、高温高圧下でもすべての層が完全に位置合わせされた状態に保たれます。ラミネート後、次の工程に進む前に、X 線検査装置で位置合わせ精度を検証します。のために多層基板12 層を超える設計や連続積層技術を組み込んだ設計では、HONTEC は複数の段階で自動光学検査を利用して、最終製品に悪影響を与える前に位置ずれを検出します。この厳密な位置合わせアプローチにより、埋め込みビア、ブラインド ビア、および層間接続がスタック全体の電気的連続性を維持し、層の移動によって発生する可能性のある断線や断続的な障害が防止されます。
信頼性試験多層基板電気的検証と物理的ストレス評価の両方が含まれます。ホンテックフライング プローブまたはフィクスチャ ベースのシステムを使用した電気テストから始まる包括的なテスト プロトコルを実装し、すべてのネットの導通と絶縁を検証します。のために多層基板高密度相互接続機能を備えた設計では、特性インピーダンスが指定された許容差を満たしていることを確認するために、時間領域反射率測定を使用してインピーダンス テストが実行されます。熱ストレス試験では、基板を極端な温度変化の複数サイクルにさらして、バレル亀裂や層間剥離などの潜在的な欠陥を特定します。追加のテストには、清浄度を検証するためのイオン汚染分析、表面仕上げの完全性を確認するためのはんだ浮きテスト、ビア構造と層結合の内部検査を可能にするマイクロセクション分析が含まれます。 HONTEC は各多層基板の詳細なトレーサビリティ記録を維持しており、クライアントが高品質の文書やテスト結果にアクセスできるようにしています。この多層的なテストアプローチにより、自動車の熱サイクル、産業用振動、または長期の動作要求にさらされるかどうかに関係なく、意図したアプリケーション環境でボードが確実に動作することが保証されます。
標準的なサプライヤーと信頼できる製造パートナーの違いは、設計上の課題が発生したときに明らかになります。ホンテック製造性レビューのための設計から、材料選択のガイダンスに至るエンジニアリング サポートを提供します。多層基板プロジェクト。お客様は、層の積層を最適化し、製造コストを削減し、潜在的な製造上の制約をスケジュールに影響を与える前に予測するのに役立つ技術的専門知識にアクセスできるというメリットを得ることができます。
の多層基板での製造能力ホンテック4 層のプロトタイプから、ブラインド ビア、埋め込みビア、制御されたインピーダンス プロファイルを組み込んだ複雑な 20 層構造まで多岐にわたります。材料選択オプションには、コスト重視のアプリケーション向けの標準 FR-4、高周波要件向けの Megtron や Isola などの高性能材料、RF およびマイクロ波アプリケーション向けの特殊なラミネートが含まれます。
明確なコミュニケーションに努める即応性の高いチームと、世界規模で展開するために構築された物流ネットワークにより、ホンテック配達します多層基板優れた技術と運用効率を両立させるソリューション。複雑な PCB 要件の信頼できるパートナーを探している設計エンジニアと調達専門家にとって、ホンテックは、認定資格、経験、顧客第一の哲学に裏付けられた実証済みの選択肢を表しています。
ST115G PCB-統合技術とマイクロエレクトロニクスパッケージング技術の開発により、電子部品の総電力密度は増加していますが、電子部品と電子機器の物理的サイズは徐々に小さくなり、小型化する傾向があり、その結果、熱が急速に蓄積されます、その結果、統合デバイス周辺の熱フラックスが増加します。したがって、高温環境は電子部品やデバイスに影響を与えます。これには、より効率的な熱制御方式が必要です。したがって、電子部品の熱放散は、現在の電子部品および電子機器製造において主要な焦点となっている。

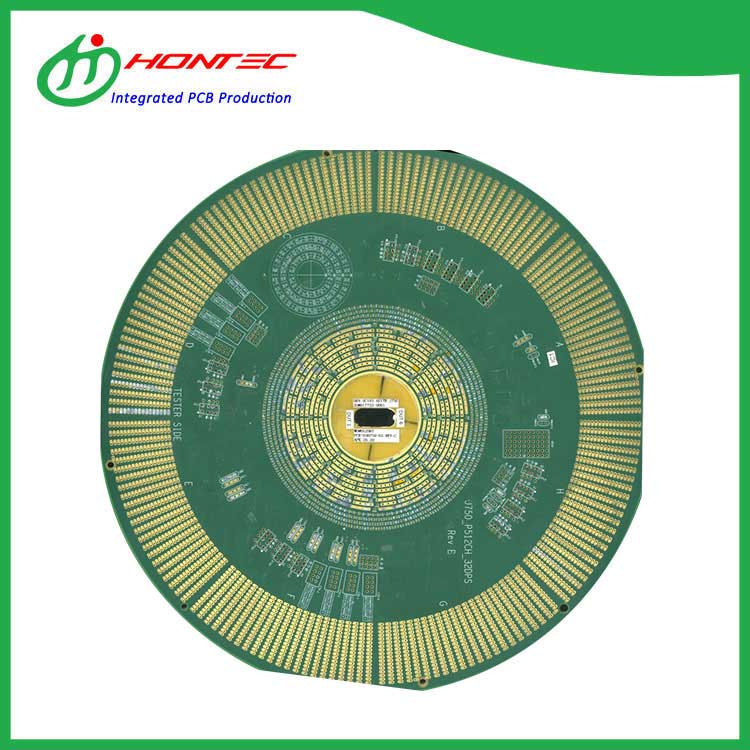

ハロゲンフリーPCB-ハロゲン（ハロゲン）は、バイの第VII族非金のDuzhi元素であり、フッ素、塩素、臭素、ヨウ素、アスタチンの5つの元素が含まれています。アスタチンは放射性元素であり、ハロゲンは通常、フッ素、塩素、臭素、ヨウ素と呼ばれます。ハロゲンフリーPCBは環境保護ですPCBは上記の要素を含んでいません。
Tg250PCBはポリイミド材料で作られています。高温に長時間耐えることができ、230度で変形しません。高温機器に適しており、通常のFR4より若干高価格です。
S1000-2M PCBは、TG値が180のS1000-2M材料でできています。これは、高信頼性、高コストパフォーマンス、高性能、安定性、および実用性を備えた多層PCBに適しています。
高速アプリケーションでは、プレートの性能が重要な役割を果たします。 IT180A PCBは、一般的に使用されている高Tgボードでもある高Tgボードに属しています。コストパフォーマンスが高く、安定した性能を持ち、10G以内の信号に使用できます。
ENEPIG PCBは、金メッキ、パラジウムメッキ、ニッケルメッキの略です。 ENEPIG PCBコーティングは、電子回路業界および半導体業界で使用されている最新のテクノロジーです。厚さ10nmの金コーティングと厚さ50nmのパラジウムコーティングは、優れた導電性、耐食性、耐摩擦性を実現できます。
