銅ペーストプラグ穴は、配線のビアプラグ穴用のプリント基板と非導電性銅ペーストの高密度組立を実現します。航空衛星、サーバー、配線機、LEDバックライトなどに広く使用されています。以下は約18層の銅ペーストプラグ穴です。18層の銅ペーストプラグ穴の理解に役立つことを願っています。

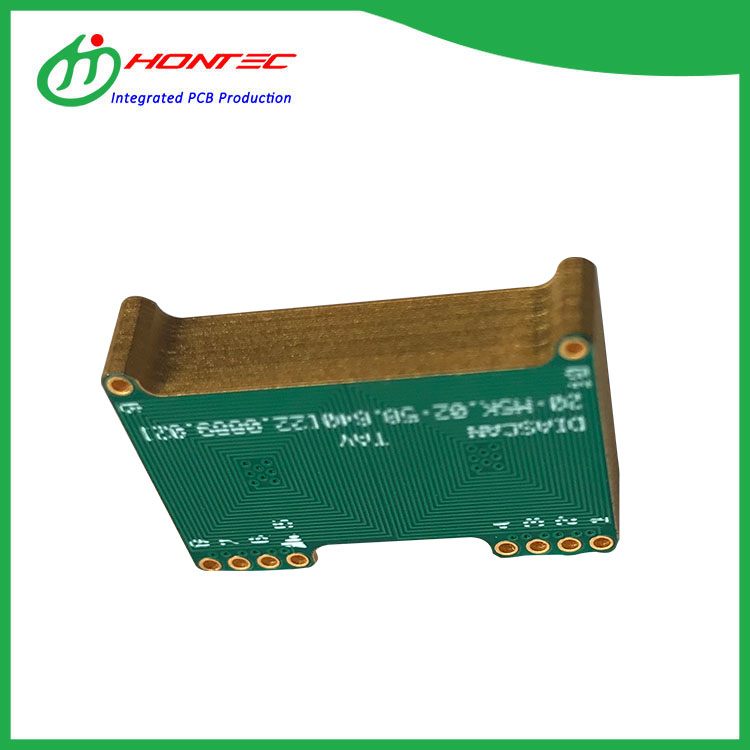

モジュールボードと比較されたウルトラスモールサイズのコイルPCBのコイルボードは、より携帯性が高く、サイズが小さく、重量が軽いです。簡単にアクセスできるように開くことができるコイルがあり、幅広い周波数範囲があります。回路パターンは主に曲がりくねっており、従来の銅線回転の代わりにエッチングされた回路を備えた回路基板は、主に誘導成分で使用されます。高い測定、高精度、良好な線形性、単純な構造などの一連の利点があります。以下は、約17層のウルトラスモールサイズのコイルボードです。17層のウルトラスモールサイズコイルボードをよりよく理解するのに役立ちたいと思います。
HDIボード（高密度インターコネクタ）、つまり高密度インターコネクションボードは、マイクロブラインドを使用してテクノロジーを介して埋葬された比較的高いライン分布密度を持つ回路基板です。以下は、HDI PCBの約10層です。
BGAはプリント基板上の小さなパッケージであり、BGAは集積回路が有機キャリアボードを使用するパッケージング方法です。以下は約8層の小さなBGAPCBです。8層の小さなBGAPCBをよりよく理解するのに役立つことを願っています。 。
5ステップHDI PCBが最初に3〜6層を押し、次に2層と7層が追加され、最終的に1〜8層が追加され、合計3回が追加されます。次のものは約8層3ステップHDIです。
DE104 PCB基板は、通信およびビッグデータ産業のための特別な基板に適しています。以下は約8層FR408時間です。8層FR408時間をよりよく理解するのに役立ちたいと考えています。
