高周波PCB設計はどのようにして信号損失と干渉を最小限に抑えるのか

最新のエレクトロニクスを設計する場合、1 つの永続的な課題により、多くのエンジニアが夜も眠れなくなります。信号が信じられないほど高速でクリーンかつ確実に伝送されるようにするにはどうすればよいでしょうか。この疑問は、5G インフラストラクチャ、高度なレーダー、衛星通信などの高性能アプリケーションの中心にあります。この課題を解決する核心となるのは、H高周波ボード。でホンテック、当社はこれらの重要なコンポーネントの製造を専門とし、理論的な設計原則を、今日のテクノロジーの厳しい要求を満たす具体的な信頼性の高い製品に変えます。

信号損失を最小限に抑えるための中心原則とは何ですか

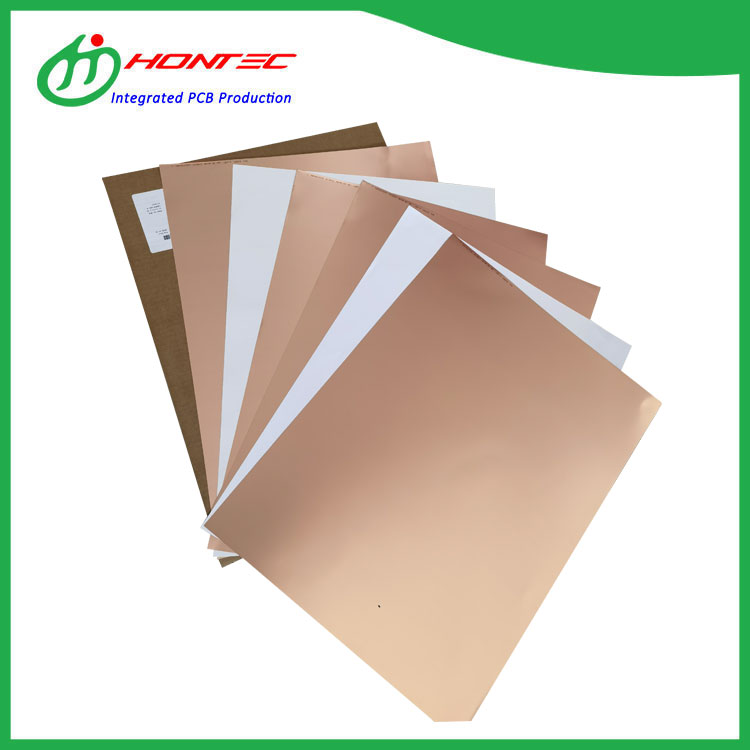

信号損失に対処するには、まずその原因を理解する必要があります。あ高周波基板単なる標準的な PCB ではありません。その設計は、いくつかの重要な要素を細心の注意を払って制御します。誘電率 (Dk) の変動により信号が歪む可能性があるため、一貫性が最も重要です。同様に重要なのは散逸率 (Df) であり、基板材料内でどれだけの信号エネルギーが熱として失われるかを決定します。でホンテック、私たちのデザイン哲学は素材の選択から始まります。当社は大手ラミネートサプライヤーと提携して、超低安定の Dk/Df 値を持つ基板を使用し、基板の基礎から予測可能な信号動作を保証します。

制御されたインピーダンスと正確な配線がどのように違いを生むのか

適切な材料を選択すると、精度が優先されます。トレース パス全体にわたって信号の整合性を維持するにはどうすればよいでしょうか。その答えは、制御されたインピーダンス配線と洗練されたスタックアップ設計にあります。当社のエンジニアリング チームは、高度なシミュレーション ソフトウェアを利用して、製造を開始する前に PCB スタックアップをモデル化します。これにより、ターゲット インピーダンス (通常は 50 または 100 オーム) を達成する正確な配線幅と間隔を定義し、反射を最小限に抑えることができます。のために高周波基板、この精度は交渉の余地がありません。当社は、設計がシミュレーションどおりに動作することを保証するために、多くの場合±5% という厳しいインピーダンス許容差を保証します。

電磁干渉と戦う具体的な製品の機能

発信および受信の両方の干渉により、敏感な回路が機能不全に陥る可能性があります。では、適切に設計されたものはどのようにして実現されるのでしょうか。高周波基板これに対する盾。私たちのアプローチは、複数の戦略を基板製造に直接統合します。

• 高度な接地スキーム:多点接地と専用接地面を利用して、クリーンな基準とシールドを提供します。

• Parameterkategorieファラデーケージを作成するために、重要なトレースの周囲に千鳥状の「ステッチング」ビアを実装します。

• 表面仕上げ:Предлагаются такие варианты, как химический никель, химический палладий, иммерсионное золото (ENEPIG), обеспечивающие превосходную поверхностную проводимость и целостность сигнала на высоких частотах.

これらの原則を実現する仕様を説明するには、標準のパラメータを考慮してください。ホンテック高周波サービス:

専門メーカーとの提携がなぜ重要なのか

信頼性の高い製品を設計する高周波基板チェックリストに従って超越します。材料に関する深い知識、精密な製造、厳格なテストが必要です。ここは、ホンテック利点が明らかになります。当社の専門知識は、複雑な設計を製造可能な高歩留まりの製品に変換します。当社はボードを供給するだけではありません。私たちは貴社のエンジニアリング チームの延長として、問題を未然に防ぐための製造容易性設計 (DFM) フィードバックを提供します。最先端の設備と制御されたプロセス環境により、当社はあらゆるプロセスを保証します。高周波基板当社の施設から出荷される製品は、最高の品質と性能基準を満たしています。

次の高速設計から信号損失と干渉を排除する準備はできていますか。重要なニュアンスを理解しているチームと提携します。させてホンテックイノベーションにふさわしい、信頼性の高い高性能の基盤を提供します。お問い合わせ今日はお客様のプロジェクト要件についてお話しし、最も困難な高周波アプリケーションをどのように実現できるかについて話し合いましょう。
