高密度相互接続（HDI）PCBは、複雑な回路をコンパクトな設計に詰めることにより、電子機器の革新的な進歩を可能にします。 HDI PCB製造のリーダーとして、ホンテック精度、信頼性、迅速な革新を要求する産業に厳しい精密エッジソリューションを提供します。 UL、SGS、ISO9001を含む認定、およびUPS/DHLを介した合理化されたロジスティクスにより、28か国のクライアントの削減を可能にします。以下では、探索しますHDI PCBアプリケーション、技術仕様、および業界固有の利点。

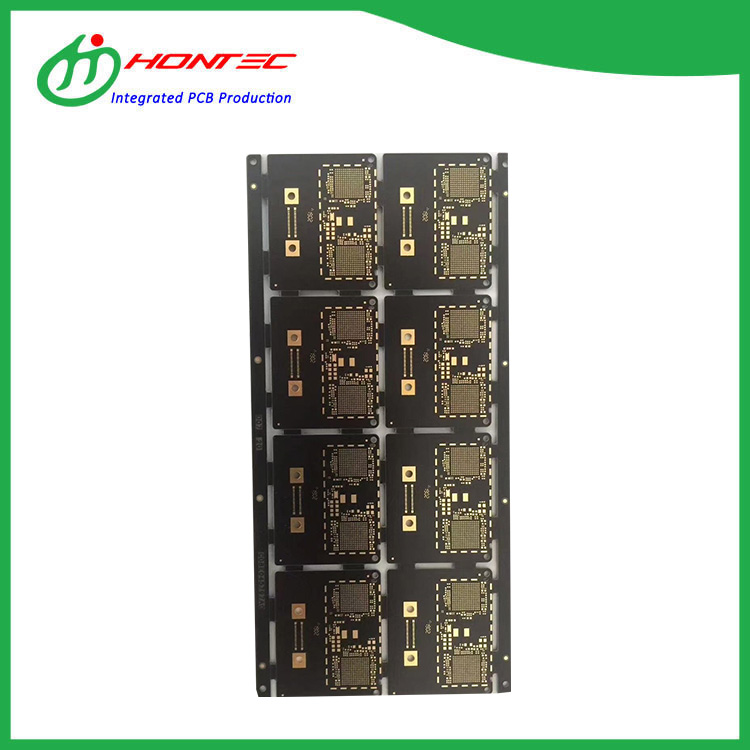

HDI PCBマイクロバイアス、ブラインド/埋葬バイアス、ファインライントレースを使用して、従来のボードよりも高い配線密度を実現します。これにより：
小型化：デバイスサイズを40〜60％縮小します。
パフォーマンスの向上：信号損失とクロストークを減らします。
多層統合：制約されたスペースで複雑な設計をサポートします。
A.コンシューマーエレクトロニクス
スマートフォン/タブレット：マルチカメラアレイと5Gモジュールを備えた超薄型デザインを有効にします。
ウェアラブル：コンパクトなヘルスモニターとAR/VRヘッドセットをパワーします。
B.医療機器
イメージングシステム：MRIマシンとポータブル超音波デバイス。
インプラント：生体適合性材料を備えた心臓モニター。
C.自動車エレクトロニクス
ADAS：LIDARセンサーと自律制御ユニット。
インフォテインメント：高解像度ディスプレイと接続ハブ。
D.航空宇宙と防衛
アビオニクス：EMIシールドを備えた飛行制御システム。
衛星通信：軽量の放射線耐性ボード。
E.電気通信
5Gインフラストラクチャ：ベースステーションとRFアンプ。
ルーター/スイッチ：高速データ送信。
F.産業自動化
ロボット工学：モーターコントローラーとセンサーインターフェイス。
IoTゲートウェイ：エッジコンピューティングデバイス。
| パラメーター | 標準範囲 | 高度な機能 |
| レイヤーカウント | 4〜20層 | 最大30層 |
| 最小トレース/スペース | 3/3ミル（76.2μm） | 2/2ミル（50.8μm） |
| マイクロビア径 | 0.1 mm | 0.075 mm |
| ボードの厚さ | 0.4〜3.0 mm | 0.2〜5.0 mm |
| 表面仕上げ | enig、hasl、Immersion Silver | OSP、ハードゴールド |
| 材料 | FR-4、High-TG、Rogers | ポリイミド、ハロゲンを含まない |
